Fresas de extremo de cabeza plana de 4 flautas

Materiales procesados	Hierro fundido Hierro fundido nodular		Acero al carbono, acero aleado ~750N/mm²		Acero al carbono, acero aleado ~30HRC		Acero preendurecido, acero templado y revenido ~40HRC		Acero inoxidable		Acero preendurecido, acero templado y revenido ~50HRC
Diámetro (mm)	Velocidad de rotación (mín. -1 )	Velocidad de alimentación (mm/min)	Velocidad de rotación (mín. -1 )	Velocidad de alimentación (mm/min)	Velocidad de rotación (mín. -1 )	Velocidad de alimentación (mm/min)	Velocidad de rotación (mín. -1 )	Velocidad de alimentación (mm/min)	Velocidad de rotación (mín. -1 )	Velocidad de alimentación (mm/min)	Velocidad de rotación (mín. -1 )	Velocidad de alimentación (mm/min)
1	20000	250	20000	250	20000	200	20000	200	20000	90	20000	150
2	15000	400	15000	400	15000	360	15000	350	11150	100	13000	225
3	14000	680	14000	680	13000	630	10600	525	7500	120	8500	410
4	10800	700	10800	700	10000	640	8000	535	5500	125	6500	420
5	8200	730	8200	730	7600	670	6400	560	4500	125	5000	440
6	7000	750	7000	750	6400	690	5300	575	3700	135	4200	450
8	5200	740	5200	740	4800	680	4000	565	2800	135	3200	460
10	4200	730	4200	730	3800	670	3200	560	2200	135	2500	435
12	3500	730	3500	730	3200	670	2650	560	1850	135	2100	435
14	3000	680	3000	680	2700	630	2300	525	1600	125	1800	410
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	410
18	2300	670	2300	670	2100	620	1800	515	1250	105	1400	405
20	2050	670	2050	670	1900	620	1600	515	1100	105	1250	405

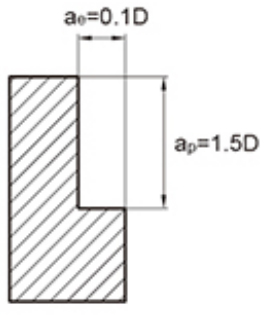

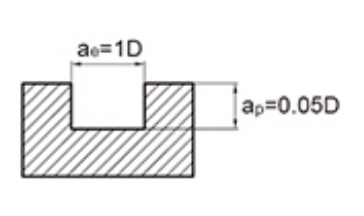

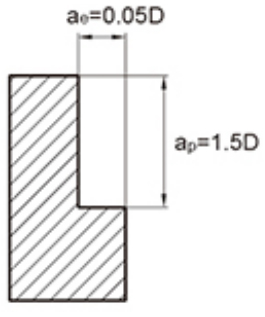

Profundidad máxima de corte
									Diámetro de la herramienta	Profundidad de corte ap
									∅1	0,15D
									∅3	0.3D

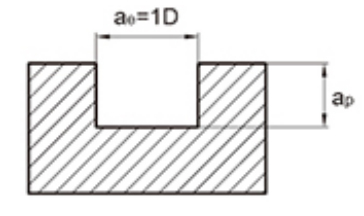

La tabla anterior muestra los valores estándar para el mecanizado de fresado lateral. Al cortar ranuras con la herramienta, la velocidad debe ser del 50 % al 70 % de la tabla anterior y la velocidad de avance debe ser del 40 % al 60 % como valor estándar.
2. Utilice máquinas herramienta y portaherramientas de alta precisión.
3. Utilice refrigeración por aire o líquido de corte que tenga menos probabilidades de producir humo.
4. Se recomienda utilizar fresado secuencial para fresado lateral.
Cuando la rigidez de la máquina herramienta y la instalación de la pieza de trabajo es deficiente, pueden producirse vibraciones y sonidos anormales. En este caso, la velocidad y el avance en la tabla anterior deben reducirse año tras año.
6. Minimice la longitud del saliente de la herramienta tanto como sea posible sin interferencias.

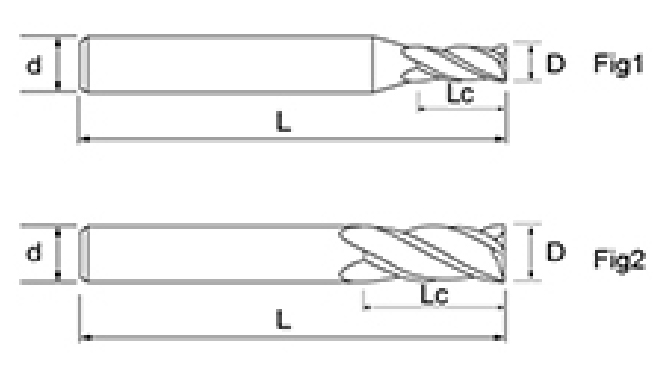

Las fresas de mango plano de 4 flautas NNC-4T tienen una variedad de diámetros de 1 mm a 20 mm y se pueden combinar con diferentes longitudes de hoja y longitudes totales, lo que ayuda a los procesadores a usarlas de manera flexible en diferentes escenarios, como espacios estrechos o grandes superficies de corte. Al combinar soluciones de diferentes tamaños, se puede lograr un buen equilibrio entre eficiencia de procesamiento y acabado superficial, adecuado para diversas necesidades de producción.

Adopta un diseño de cabeza plana de cuatro canales con un ángulo de hélice de 35°. El ángulo de ataque y el ángulo posterior de la herramienta se optimizan cuidadosamente para reducir eficazmente la resistencia al corte. Tiene una gama más amplia de rendimiento general, distribución uniforme del filo y puede mantener una vibración más baja y una eliminación de viruta más suave durante el corte, al mismo tiempo que garantiza un rendimiento de corte estable durante el procesamiento de alta velocidad.

En términos de fabricación, las fresas de ranurar de cabeza plana NNC-4T utilizan tecnología de rectificado CNC de alta precisión para garantizar bordes afilados y tolerancias dimensionales estrictamente controladas. El recubrimiento de la superficie utiliza el último recubrimiento compuesto de cromo y aluminio, que tiene una excelente dureza a altas temperaturas y estabilidad a la oxidación, lo que extiende la vida útil de la herramienta y mejora la calidad de la superficie procesada.

Esta fresa es adecuada para procesar una variedad de materiales como acero al carbono, acero aleado, acero para moldes, acero inoxidable y hierro fundido, especialmente para piezas de trabajo con una dureza que no exceda los 45 HRC.
