Fresa circular de acero inoxidable con paso de diente desigual de 4 flautas

Materiales procesados	Hierro fundido, acero al carbono, acero aleado ~30HRC		Acero inoxidable		Acero preendurecido, acero templado y revenido ~40HRC		Acero preendurecido, acero templado y revenido ~50HRC		Acero endurecido ~55HRC
Diámetro (mm)	Velocidad de rotación (min⁻¹)	Velocidad de alimentación (mm/min)	Velocidad de rotación (min⁻¹)	Velocidad de alimentación (mm/min)	Velocidad de rotación (min⁻¹)	Velocidad de alimentación (mm/min)	Velocidad de rotación (min⁻¹)	Velocidad de alimentación (mm/min)	Velocidad de rotación (min⁻¹)	Velocidad de alimentación (mm/min)
3	15900	1460	8500	215	13270	1140	10600	755	7430	430
4	11900	1510	6370	225	9950	1160	8000	770	570	440
5	9500	1620	5060	225	7960	1210	6400	810	4460	465
6	7900	1590	4250	250	6630	1235	5300	825	3710	465
8	5900	1590	3180	250	4970	1220	4000	815	2785	485
10	4700	157	2550	250	3980	1210	3200	810	2230	450
12	4000	1570	2120	250	3310	1210	2650	810	1855	450
14	3400	1460	1820	215	2840	1130	2300	755	1590	430
16	3000	1460	1590	215	2480	1130	2000	755	1390	430
18	2600	1440	1410	190	2210	1115	1800	740	1240	420
20	2400	1440	1270	190	1990	1115	1600	740	1115	420

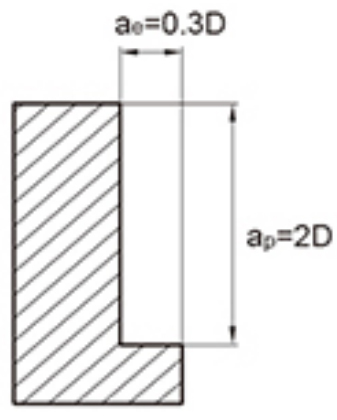

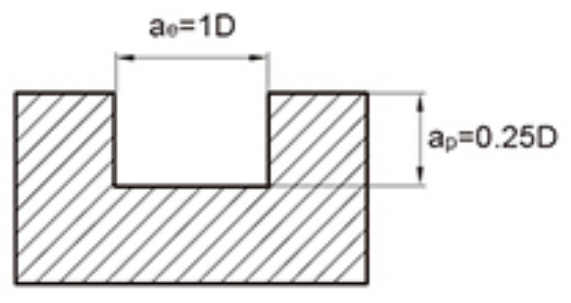

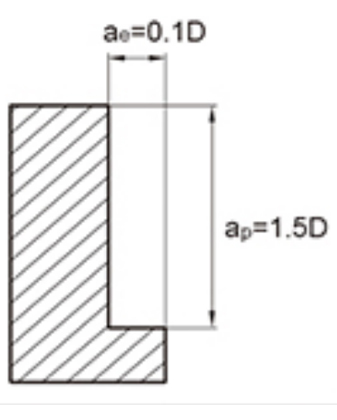

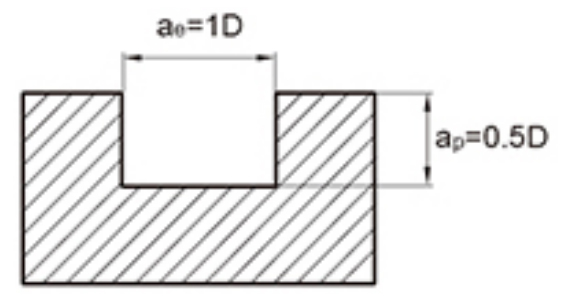

Profundidad máxima de corte

1. La tabla anterior muestra los valores estándar para el mecanizado de fresado lateral. Al cortar ranuras con la herramienta, la velocidad debe ser del 60% al 80% de la tabla anterior, y la velocidad de avance debe basarse en el 50% al 70% como estándar.
2. Utilice máquinas herramienta y portaherramientas de alta precisión.
3. Utilice refrigeración por aire o líquido de corte que tenga menos probabilidades de producir humo.
4. Se recomienda utilizar fresado secuencial para fresado lateral.
5. Cuando la instalación de máquinas herramienta y piezas de trabajo es deficiente, pueden producirse vibraciones y sonidos anormales. En este caso, la velocidad y el avance en la tabla anterior deben reducirse año tras año.
6. Minimice el saliente de la herramienta tanto como sea posible sin interferencias.

Las fresas de acero inoxidable con fresa circular de paso de dientes desiguales de 4 flautas cuentan con un diseño de paso de dientes desigual, lo que optimiza la distribución de la fuerza de corte, reduce eficazmente las vibraciones de corte y mejora la estabilidad del mecanizado. Este diseño es especialmente adecuado para materiales difíciles de mecanizar, lo que garantiza una mayor vida útil de la herramienta y mejora la calidad de la superficie procesada.

El cortador se fabrica utilizando tecnología de rectificado de alta precisión y material antidesgarro seleccionado de alta tenacidad de 0,5 μm, combinado con la última tecnología de recubrimiento específica de acero inoxidable para reducir aún más la resistencia al corte. El ángulo espiral optimizado de 38°-41° ayuda a reducir el calor de corte, mejora la eficiencia de eliminación de viruta y garantiza un mecanizado más suave.

Adecuado para mecanizar una amplia gama de materiales, incluido hierro fundido (S50C/HT250/Q235), aceros aleados (P20/H13/D2), aceros para herramientas, aceros templados y revenidos (NAK80/718H/FDAC), aceros tratados térmicamente (SKD61/1.2343ESR), aceros inoxidables (SUS304/316/316L) y aleaciones de titanio. (Ti-6Al-4V), tiene un rendimiento excelente dentro de un rango de dureza de 22 HRC a 55 HRC.

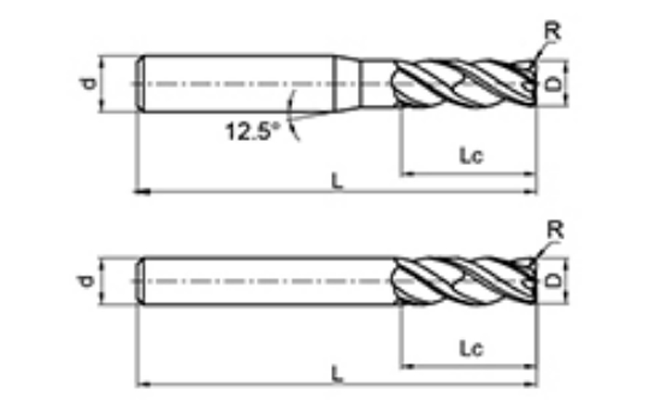

Está disponible una amplia gama de especificaciones, con diámetros de fresa que van de 4 mm a 20 mm y radios de arco opcionales de 0,2 mm a 3 mm, para satisfacer diferentes necesidades de mecanizado. Con varias opciones para la longitud del cortador, el diámetro del vástago y la longitud total, los modelos son diversos y se pueden combinar de manera flexible para cumplir con diversos escenarios de mecanizado de precisión.
