Fresas de punta redonda de 2 flautas

Materiales procesados	Hierro fundido Hierro fundido nodular		Acero al carbono, acero aleado ~750N/mm²		Acero al carbono, acero aleado ~30HRC		Acero preendurecido, acero templado y revenido ~40HRC		Acero inoxidable		Acero preendurecido, acero templado y revenido ~50HRC
Diámetro (mm)	Velocidad de rotación (mín. -1 )	Velocidad de alimentación (mm/min)	Velocidad de rotación (mín. -1 )	Velocidad de alimentación (mm/min)	Velocidad de rotación (mín. -1 )	Velocidad de alimentación (mm/min)	Velocidad de rotación (mín. -1 )	Velocidad de alimentación (mm/min)	Velocidad de rotación (mín. -1 )	Velocidad de alimentación (mm/min)	Velocidad de rotación (mín. -1 )	Velocidad de alimentación (mm/min)
1	20000	200	20000	200	20000	160	20000	160	20000	60	20000	120
2	15000	320	15000	320	15000	290	15000	280	11150	84	13000	180
3	14000	545	14000	545	13000	510	10600	420	7500	120	8500	330
4	10800	560	10800	560	10000	520	8000	430	5500	130	6500	335
5	8200	580	8200	580	7600	540	6400	450	4500	130	5000	355
6	7000	600	7000	600	6400	550	5300	460	3700	140	4200	360
8	5200	600	5200	600	4800	550	4000	460	2800	140	3200	365
10	4200	580	4200	580	3800	540	3200	445	2200	140	2500	350
12	3500	580	3500	580	3200	540	2650	445	1850	140	2100	350

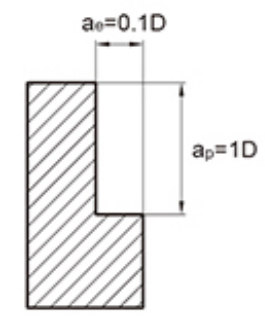

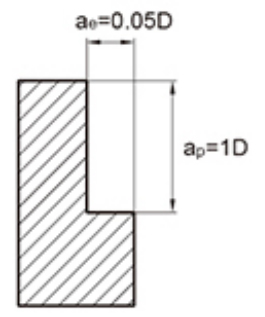

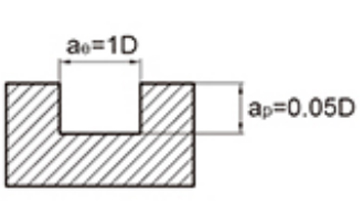

Profundidad máxima de corte
								Diámetro de la herramienta	Profundidad de corte ap
								∅1	0,15D
								∅3	0.3D

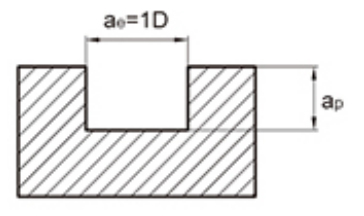

1. La tabla anterior muestra los valores estándar para el mecanizado de fresado lateral. Al cortar ranuras con la herramienta, la velocidad debe ser del 50 % al 70 % de la tabla anterior, y la velocidad de avance debe ser del 40 % al 60 % como valor estándar.
2. Utilice máquinas herramienta y portaherramientas de alta precisión.
3. Utilice refrigeración por aire o líquido de corte que tenga menos probabilidades de producir humo.
4. Se recomienda utilizar fresado secuencial para fresado lateral.
Cuando la rigidez de la máquina herramienta y la instalación de la pieza de trabajo es deficiente, pueden producirse vibraciones y sonidos anormales. En este caso, la velocidad y el avance en la tabla anterior deben reducirse año tras año.
6. Minimice la longitud del saliente de la herramienta tanto como sea posible sin interferencias.

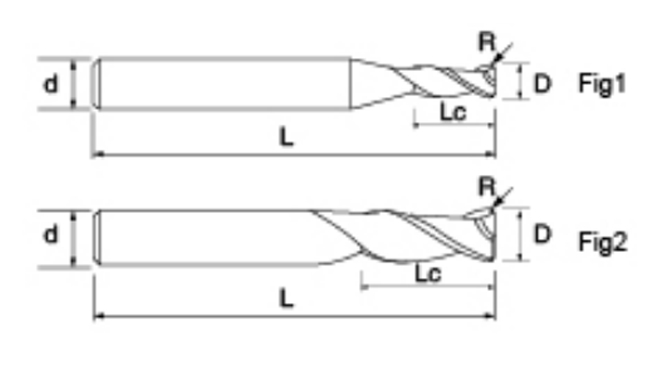

Las fresas de punta redonda de 2 flautas NNC-2R ofrecen una variedad de combinaciones de diámetro y radio para satisfacer diferentes requisitos de mecanizado. Por ejemplo, los submodelos como NNC-2R-D1-R0.2 y NNC-2R-D1.5-R0.5 son ideales para cortes precisos en espacios reducidos o en piezas de trabajo más pequeñas, mientras que los tamaños más grandes como NNC-2R-D4-R2 y NNC-2R-D6-R3 son ideales para aplicaciones de gran volumen o cavidades profundas. La amplia gama de especificaciones permite a los usuarios equilibrar la longitud de la herramienta, el diámetro de corte y el radio de la punta de la herramienta para lograr los mejores resultados para diferentes condiciones de la pieza de trabajo.

La serie adopta una geometría de punta redonda para reducir eficazmente la concentración de tensión en la punta de la herramienta y optimizar las trayectorias de corte, mejorando así la eficiencia del mecanizado. El diseño de doble filo mejora la evacuación de viruta en el fresado lateral al tiempo que mantiene un excelente acabado superficial y estabilidad al mecanizar en curvas y contornos complejos. El filo curvo ayuda a minimizar la vibración y garantiza una excelente calidad de la superficie incluso en condiciones de alto avance y alta velocidad.

Las fresas de punta redonda de 2 flautas NNC-2R cuentan con una matriz de grano fino resistente y que no se astilla (0,6 μm) que está rectificada con precisión mediante CNC para proporcionar una calidad constante y una alta resistencia al desgaste. La tecnología de recubrimiento avanzada reduce los coeficientes de fricción y reduce la acumulación de calor, lo que extiende la vida útil de la herramienta.

Estas fresas son adecuadas para operaciones de semiacabado y acabado en materiales comunes como acero, acero inoxidable, aleaciones de aluminio y aleaciones de cobre, y al mismo tiempo pueden manejar materiales más duros como acero endurecido y acero para troqueles.
